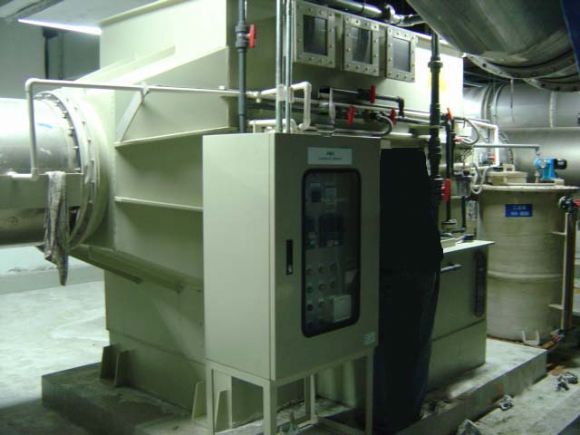

一、產品概述
HSD-XD系列洗滌塔是我公司吸收國外洗滌塔設備的先進技術，并結合我公司豐富
的制造實踐經驗，研究開發的氣體凈化設備。HSD-XD系列洗滌塔的作用是將氣體中的雜
質用溶劑反應而除掉，本塔采用PVC、PP、FRP等制成，可對多種多種氣體成分進行多級
連續處理，如二級洗氣、三級洗氣與四級洗氣系統，它的適應性廣泛。
二、工作原理
HSD-XD系列臥式洗滌塔將液體或氣體反方向道入填充床內，氣體經過分配板，將
氣體平均分布于球狀拉西環，每只呈點接觸，利用填充物增加接觸的表面積，以去除氣
體和液體中的微粒吸收有害的氣體。
三、標準配置
◆循環系統包括一臺耐腐蝕液下泵（220/380V-50Hz-3相），流量計和一個閘閥來控制液
體流量。
◆布液噴嘴采用PP材質，形成120°實心錐形噴霧形狀，防阻塞通道設計最大程度的減少
了堵塞現象。
◆當安裝兩臺或多臺泵時需要安裝一個壓力表來平衡壓力。
◆溢流及排污系統，將飽和和吸收液排放到水處理裝置。
◆補水系統，帶可調整的浮球閥以維持液位。
◆液位開關，控制低液位時停泵。
四、產品特點
1）適用于處理大氣量，高濃度的多種氣體；
2）最大限度增加氣液相接觸，增進氣液相傳質速率，達到高效處理的目的；
3）在洗氣工藝中，可根據氣體濃度和成分的變化，改變藥劑的濃度、氧化電位和投加量，
降低運行費用，提高處理效率；
4）強度高、重量輕、耐腐蝕、可以耐多種酸、堿、鹽；
5）安裝方便、容易維護、使用壽命長。
五、適應范圍
除塵、酸性及堿性廢氣，例如H2S、CI2、HCL、NH3、NOX、SOX和惡臭氣體等。
六、應用領域
應用于電子、化工、電鍍、鋼鐵、有色金屬、冶鐵、醫藥、造紙、污水處理廠等行業的
廢氣處理
七、設備參數
|
型 號 |
處理風量
（m3/h） |
Φ1(m) |
Φ2(m) |
L
(m) |
W
(m) |
H
(m) |
設備凈重（Kg） |
運行重量（Kg） |
|
HSD-XD-1200 |
1200 |
0.20 |
0.20 |
3.30 |
0.90 |
1.20 |
380 |
1585 |
|
HSD-XD-2500 |
2500 |
0.30 |
0.30 |
3.30 |
1.20 |
1.20 |
453 |
2153 |
|
HSD-XD-4000 |
4000 |
0.35 |
0.35 |
3.30 |
1.20 |
1.50 |
539 |
2229 |
|
HSD-XD-6000 |
6000 |
0.40 |
0.40 |
3.30 |
1.50 |
1.50 |
703 |
2873 |
|
HSD-XD-8500 |
8500 |
0.50 |
0.50 |
3.30 |
1.50 |
2.00 |
872 |
3042 |
|
HSD-XD-11000 |
11000 |
0.60 |
0.60 |
3.30 |
2.00 |
2.00 |
1108 |
3858 |
Φ1=進氣口直徑 Φ2=出氣口直徑 L=洗滌塔長度
W=洗滌塔寬度 H=洗滌塔高度
注：洗滌塔是通風系統中進行化學處理的主要組成部件，其他部件包括風機、填料、管道系統等。
以上數據僅供參考，我公司保留修改權。 |
