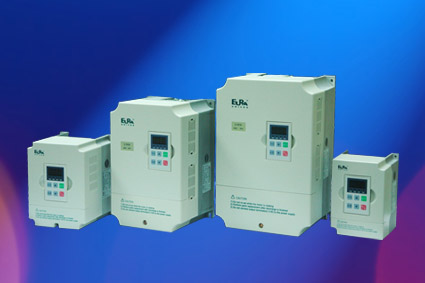

產品概述
風機水泵類專用變頻器是在通用變頻器功能基礎上，針對該系列電機負載情況全新設計的專用變頻器。具有豐富的時段控制以及PID調節功能。拖動方式有單泵模式、一拖二固定模式、一拖二輪換模式、一拖多固定模式、一拖多輪換模式，更貼近風機水泵類負載的工控應用領域。
產品特性
● 單泵模式：變頻器拖動一臺泵進行PID調節
● 一拖n(2≤n≤8)固定模式：變頻器控制n臺泵，第一臺泵由變頻器進行PI調節，稱之為變頻泵；其它泵由工頻電源控制，稱之為工頻泵，由變頻器控制投入或切掉工頻泵
● 一拖n(2≤n≤4)輪換模式：變頻器控制n臺泵實現定時輪換功能，在輪換時間到后，變頻泵和工頻泵輪換，工頻泵做變頻泵用，變頻泵做工頻泵用
● 一拖n(2≤n≤4)變頻循環模式：變頻器根據PID反饋壓力循環投切水泵，先投先切
● PID調節、點動調速、模擬量調速、數字設定調速、Modbus上位機調速等多種調速方式
● 時段控制起停功能：用戶最多可設置6個時鐘控制段，根據需求設置任意時間段控制運行
● 時段段速控制：最多可設置6個時段段速控制
● 兩線式、三線式控制：端子控制方式更加靈活
● 其它功能：直流制動、增強的顯示功能(在停機狀態下，PID調節時，可以通過切換方式鍵來顯示設定壓力，和當前傳感器輸入量,時鐘開啟后，可以進行實時顯示當前時間)、夏時制功能
技術參數
|
|
項 目 |
內 容 |
|
輸 入 |
電壓范圍 |
三相380V±15% |
|
頻率范圍 |
50/60Hz |
|
輸 出 |
電壓范圍 |
三相0～380V |
|
頻率范圍 |
0.00～60.0Hz（頻率分辨率0.01Hz） |
|
控制方式 |
載波頻率 |
1600～10000Hz；隨機載頻 |
|
輸入頻率分辨率 |
數字設定：0.01Hz；模擬量設定：上限頻率×0.1％ |
|
控制方式 |
V/F控制 |
|
過載能力 |
120%額定電流60S；150%額定電流10S |
|
轉矩提升 |
手動轉矩提升0.1%～30.0%（V/F） |
|
V/F曲線 |
三種方式：直線型、平方型、自定義曲線 |
|
直流制動 |
直流制動頻率：1.0～5.0 Hz，制動時間：0.0～10.0S |
|
自動電壓調整(AVR) |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
操作功能 |
頻率設定 |
電位器或外部模擬信號；鍵盤（端子）▲／▼鍵、外部控制邏輯及自循環設定；Modbus上位機設定 |
|
起/停控制 |
無源觸點控制、鍵盤控制、Modbus上位機控制 |
|
運行命令通道 |
控制面板給定、控制端子給定、Modbus上位機給定 |
|
主頻率源 |
數字給定、模擬電壓給定、模擬電流給定、Modbus上位機給定、PID調節、段速調節等 |
|
輔助頻率源 |
數字給定、模擬電壓給定、模擬電流給定、PID調節、段速調節等 |
|
保護功能 |
輸入缺相，輸入欠壓，過壓，過流，變頻器過載，電機過載，過熱，電流檢測故障，外部設備故障，外部干擾，缺水保護、壓力保護、斷線保護 |
|
顯 示 |
LED數碼管顯示當前輸出頻率、當前時間、當前流量、輸出電流、當前輸出電壓、故障類型以及功能碼參數、操作參數；四個LED指示燈指示變頻器當前的工作狀態 |
|
環境條件 |
設備場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
環境溫度 |
-10℃～+50℃ |
|
環境濕度 |
90%以下（無水珠凝結現象） |
|
振動強度 |
0.5g（加速度）以下 |
|
海拔高度 |
1000米以下 |
|
適配電機 |
0.75～630KW | |
